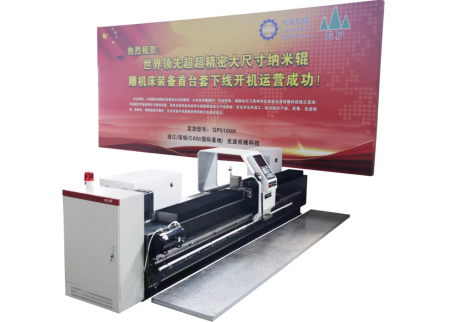

GP4500 纳米级 钻石刻划光栅 工业母机

GP4500 / GP5100H的主要技术参数

驱动（X，Z轴）：线性马达

操作面（X，Z轴）：气浮/油浮装置

轴心距离（长度）：3600mm

行程（X轴）：3600mm

行程（Z轴）：50mm

最小设定单位：X，Z轴0.01μm

最快进给速度：X轴：5m/sec  Z轴：0.5m/sec

尺寸分辨率：X，Z轴：2nm

控制装置：GP8000R

主轴轴承方式：油静压/气浮轴承

主轴旋转转数：0~300/min

最大辊筒重量：2500 kg 以内

最大夹持直径辊筒直径：200~600mm

最大可加工长度为 5000 毫米

C轴最小设定单位：0.00001deg

C轴最快进给速度：10000deg/min

编码器分辨率：0.00001deg

选配1：激光加工装置

选配2：快刀加工装置

设备总重量：15T

以上尺寸参数均可按用户要求订制，加工尺寸为微米级的V结构（角度可调）、圆弧结构（深度可调、R值可调）、门结构、十字结构、螺旋结构等。精度可达纳米级，成功解决了超精密光栅辊的制造难题，打破依赖进口局面填补了国内空白。

  民用类超精密微结构光栅辊用于压制各种功能光学膜：3D光栅膜、显示设备增亮膜、分光光栅膜、吸热膜、反射膜、微透镜阵列等。薄膜产品广泛应用于立体显示、高端包装印刷、防伪、投影、航空航天、太阳能吸热、装饰材料、皮革制品等领域。

光波科技公司可提供光栅纳米刻划辊设备的整机（加工尺寸和精度可按用户要求订制），交货速度快，整机的交货周期为90天。

本司还提供超精密微结构雕刻（按图纸）的辊筒模具，微结构辊筒模具的加工周期为3-7天。还提供辊胚的镀铜、镀镍，光栅辊筒的检测、维修服务等。
