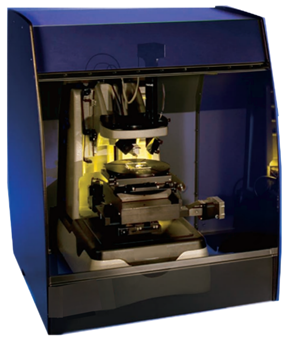

圆度仪与台阶仪（精密测量）

圆度仪与台阶仪（精密测量）

产品描述规格下载报价/订购

产品特点：
可测量各种机械零件的素线和截面轮廓形状参数，在轴承行业中可测量各种零件的直线度、平行度、倾斜度、角度处理、圆处理（直线到切线的距离、圆心到圆心距离、圆弧半径、交点到圆的心距离、圆心到直线距离）、点线处理（交点到直线距离、交点到圆心距离、两直线交点、交点与交点距离）、对数曲线、槽宽、槽深、沟边距、沟心距、倾斜度、水平距离、垂直距离等形状参数。仪器采用计算机控制，直接显示所测零件的轮廓形状，并可在显示的轮廓形状线上直接标注参数，也可以打印图形和数据，供产品质量检测及工艺分析。

1、测量范围：Z轴方向测量高度GP-THL400A：≤Φ600mm，GP-THL400B：≤1200 mm

X轴移动最大距离 400 mm 最小测量孔径 Φ9 mm
2、可移动气浮测量装置：X轴导轨移动直线度：0.5µm/ 100 mm导轨移动距离精度进口光栅尺）：分辨率1µm ，精度：3µm/全行程承重：40 kg
3、传感器：测针上下移动（量程：6mm (可扩展12 mm)垂直分辨率：1/70000
4、调整装置可调范围：X轴水平方向可调45°；Y轴前后方向可调10 mm；扇形方向可调10°
5、测量精度(半径误差)：0.1～1%
6、重复测量精度：3%
7、测量速度：0.1～0.4 mm/s分3档选择
8、电源：220V，50Hz 0.5 kW
9、气源压力：≥0.5 MPa
